Friday, 22 September 2017

Buku SukaGIS Jilid 2

InshaAllah buku SukaGIS Jilid 2 akan release sedikit masa lagi. Topik kali ni difokuskan pada Pengurusan Data, Pemprosesan Data dan Penganalisaan Data. Terdapat banyak topik-topik yang menarik, antaranya Permodelan Hidrologi, Pemetaan Banjir, Model Builder dan lain-lain.


So, tungguuuu... akan muncul di pasaran sedikit masa lagi. Untuk info lanjut, boleh follow update di FB SukaGIS atau email azlansr@gmail.com atau wasap 0193513770.  TQ




Tips Jadikan Paparan ArcMap Pantas

Kalau saya tanya anda yang mana satu lebih penting untuk anda, nak map yang cantik ke atau performance yang cepat dan pantas? Tentu ramai akan jawab, kalau boleh nak dua-dua le.. ye tak? Kadang-kadang ni pun antara benda yang dilema juga, kadang-kadang kita nak buat symbology yang advanced, tapi bila zoom in zoom out jadi slow pulak. Kadang-kadang tu data yang kita papar terlalu besar, atau terlalu banyak feature, pun kadangkala boleh jadi slow.

Tapi tahukah anda ada beberapa perkara dalam ArcMap ni yang kita boleh tune untuk elakkan paparan map jadi slow? Haaa nak tahu? Di sini saya sharekan beberapa tips dan trick yang anda boleh gunakan.

Scale Dependent Display
Kadangkala, sesuatu layer yang kita paparkan mempunyai bilangan feature yang terlalu banyak hingga mengganggu visual layer-layer yang lain. Contohnya dalam map yang saya papar kat bawah ni.



Simbol warna biru tu sebenarnya layer sungai, tapi disebabkan line sungai tu terlalu banyak, dah nampak seolah-olah macam polygon, sampaikan warna polygon sempadan daerah dan jalanraya yang saya paparkan dalam map tu dah tak nampak. Dah lah layer tu ganggu layer-layer yang lain dalam map, nak draw pun jadi lembab. Lagipun takde maknanya kalau saya draw layer sungai tu secara keseluruhan sebab bukan nampak pun garis sungai tu dengan jelas, dah jadi rapat-rapat macam color polygon. Kalau saya zoom in lebih detail seperti map yang saya paparkan kat bawah ni, barulah sungai tu nampak lebih jelas.



Jadi, buat apa kita nak draw layer yang boleh menyebabkan paparan jadi slow jika maklumat yang dipapar pun tak jelas, ye tak? Lebih elok kita draw layer tu pada paparan skala yang bersesuaian sehingga maklumat nampak jelas. So, macamana nak draw layer kita pada sesuatu skala yang kita nak? Caranya gunakan teknik Scale Dependent Display.

Mula-mula Zoom In dulu sehingga anda rasakan paparan layer tu sesuai dan jelas dan tidak mengganggu layer-layer lain. Kemudian semak pada ruangan skala yang dipaparkan dalam standard toolbar ArcMap.



Dalam contoh di atas, paparan yang bersesuaian apabila saya Zoom In map ialah 1 : 135,018. Jadi saya boleh gunakan nilai skala yang ditunjukkan tu untuk set layer sungai saya supaya hanya draw apabila skala sama atau kurang dari 135,018 (kalau nak cantik, bundarkan le nombor tu, cth 1 : 135,000). Sekiranya saya zoom out melebihi skala 1 : 135,000.. layer sungai saya tak akan dipaparkan. Caranya seperti berikut :-



Penerangan gambar :-
  1. Dalam Table of Contents, double click layer yang anda nak setkan paparan skala untuk buka dialog Layer Properties.
  2. Klik tab General.
  3. Taipkan nilai skala kat ruangan Out beyond :
  4. Klik OK.
Hasilnya seperti gambar yang ditunjukkan di bawah ni. Pada paparan skala melebihi 135,000.. layer sungai tidak dipaparkan. Pada skala kurang dari 135,000 baru layer sungai muncul. Secara tak langsung, paparan map saya pun lebih cepat bila saya draw keseluruhan data pada skala melebihi 135,000.



On/Off Layer Secara Manual
Satu lagi cara anda boleh try, on off on off je layer tu kat Table of Contents. Maksudnya kalau anda rasa tak perlu papar, anda off je layer tu dalam Table of Contents. Kalau perlu nak tengok, baru anda on kan. Sebenarnya cara ni sama je macam teknik Scale Dependent Display, bezanya anda papar dan tak papar secara manually. Macam contoh gambar di bawah ni, saya lakukan tiga peringkat Zoom In pada map saya. Bila sampai peringkat Zoom In ketiga, baru saya onkan layer sungai saya untuk melihat paparan sungai.



Membina Basemap Layer
Satu lagi cara, anda boleh letakkan layer anda yang lembab nak draw tu dalam Basemap Layer. Konsep Basemap Layer ni seolah-olah sama macam Group Layer. Kalau anda tak pasti Group Layer tu apa, topik tu ada saya explain dalam post saya sebelum ni di link sini. Cuma bezanya, Basemap Layer ni kita bina khusus untuk paparkan layer dengan pantas. Cuma anda kena take note, kalau anda letakkan layer anda dalam Basemap Layer ni, ada beberapa limitation, antaranya anda tak boleh edit layer tu, dan banyak properties pada layer tu yang anda tak boleh ubah seperti label, symbology dan lain-lain. Maksudnya, sebelum jadikan layer tu sebagai Basemap Layer, anda setkan dulu semua properties yang anda nak, symbol, label dll, kemudian baru anda jadikan layer tu sebagai Basemap Layer.

Untuk bina Basemap Layer, follow step ni :-



Penerangan gambar :-
  1. Dalam Table Of Contents, right click nama data frame dan pilih New Basemap Layer
  2. Namakan basemap anda.
  3. Drag layer yang yang anda nak jadikan sebagai Basemap Layer masuk ke dalam group Basemap Layer yang anda bina tadi.


Sekarang cuba test zoom in zoom out map anda. Sepatutnya paparan jadi lebih pantas dari sebelumnya.

Aktifkan Feature Cache
Cara ni amat berguna terutamanya jika anda ada paparkan layer dari ArcSDE Geodatabase. Bila anda aktifkan feature cache ni, ArcMap akan temporary simpan feature yang anda paparkan dalam RAM komputer anda, jadi load pada network dan geodatabase akan dikurangkan. Cara nak aktifkan Feature Cache ni seperti berikut ni :-


Penerangan gambar :-
  1. Dalam Table Of Contents, double click nama data frame untuk buka Data Frame Properties.
  2. Klik tab Feature Cache
  3. Pada ruangan Auto-Cache, klik Automatically build cache when the current map extent changes dan klik OK.

OK… harap empat tips ni berguna untuk anda. Selamat mencuba.

p/s : Buku SukaGIS Jilid 2 akan release sedikit masa lagi. Tungguuuuu.... :)

Wednesday, 9 August 2017

Open Map Source Layer


Ramai org tentu suka kalau dapat overlay data GIS mereka dengan Google Satelite, Google Hybrid atau Google Streetmap...sebabnya service dari Google ni free, maklumat pun slalu dikemaskini (brgantung pd data provider). Dari Google Streetmap cthnya kita dah boleh dpt info macam2... nama jalan, landmark etc. Kalau dlm QGIS opensource, ada plugin utk view service Google ni. Macamana plak kalau dalam ArcGIS kalau kita nak overlay data Google service? Boleh ke? Kalau boleh, kan senang, tak payah kita nak convert data ke KML masuk dalam Google, kemudian import balik KML masuk dalam ArcGIS. Nak buat keje digitize dalam ArcMap pun senang, digitize terus je atas data Google dari ArcMap. Dalam MapInfo pun boleh ke?

Anda boleh try download trial version open map source layer ni di link sini.  Untuk pengguna ArcGIS, add saja fail .lyr tu ke dalam ArcMap anda, terus image google akan dipapar bersama data-data GIS anda.


Imej Google dari open layer file dipapar bersama
polygon geodatabase featureclass dalam ArcMap

Untuk live demo, play video di bawah ni.. Jika berminat dan terdapat sebarang pertanyaan dengan produk ni, boleh hubungi email mamatgis@gmail.com





Saturday, 15 July 2017

Menganggar Laluan Tumpahan Pencemaran Melalui Analisis Steepest Path

Cuba perhatikan gambar di bawah. Katakan anda mendapat aduan terdapat kejadian pembuangan sisa toksik di lokasi X. Terdapat tiga sungai yang berhampiran di lokasi X tu, sungai A, sungai B dan sungai C.

Sungai manakah yang terlibat dari sisa
tumpahan toxic X??

Dari pemerhatian anda, agak-agaknya sisa tumpahan tu masuk ke sungai mana? Sungai A ke, sungai B ke sungai C? Pening juga nak tentukan dengan cara tengok peta je. Kalau turun site buat siasatan mungkin boleh membantu. Tapi sebenarnya dalam ArcGIS ni ada tool yang boleh membantu anda jangkakan tumpahan tu masuk ke sungai mana. Syaratnya kena ada 3 benda ni dulu :-
  1. Data surface DEM (raster, TIN, LAS dataset atau Terrain)
  2. 3D Analyst Extension
  3. Of course kena ada layer sungai

OK, bila dah memenuhi syarat-syarat tu, anda boleh gunakan tool yang dipanggil Steepest Path dalam 3D Analyst toolbar untuk create laluan aliran bermula dari titik lokasi X tu. Kaedah steepest path ni simple je, kita boleh bayangkan kalau kita lepaskan sebiji bola dari satu lokasi, kemanakah laluan bola tu akan bergerak? Sudah tentu laluan bola tu akan menuruni kawasan yang lebih rendah dan berhenti sekiranya terdapat halangan yang lebih tinggi atau curam.



Samalah juga dengan kes tumpahan sisa toksik tadi. Kita boleh bayangkan laluan sisa toksik tu sama mcm konsep laluan bola tadi.  Dengan menggunakan tool Steepest Path, laluan ni akan dibina sebagai line graphic. Macamana caranya? Masukkan dulu layer DEM dan layer sungai dalam ArcMap. Kemudian, follow step berikut :-




Keterangan gambar :-
  1. Buka dulu toolbar 3D Analyst
  2. Kalau dalam ArcMap anda ada beberapa data raster atau TIN atau LAS dataset atau Terrain yang anda masukkan, make sure anda setkan kepada data DEM yang bersesuaian.
  3. Klik butang Create Steepest Path
  4. Klik pada lokasi yang anda kehendaki. Laluan dalam bentuk garisan grafik akan dibina di atas peta.

Sisa tumpahan memasuki sungai A di
lokasi A2 walaupun berdekatan dengan A1

Jika anda lihat hasil analisis Steepest Path dalam contoh gambar di atas, bukan saja anda dapat tahu tumpahan tu masuk ke dalam sungai A, tapi anda juga boleh tahu anggaran tumpahan tu masuk di lokasi manakah di sungai A. Walaupun jarak terdekat dari sungai A adalah di A1, tetapi disebabkan laluan mengikut bentuk topografi DEM, ia memasuki sungai A pada lokasi A2.

Tapi kena ingat ye, ketepatan hasil analisis anda ni banyak bergantung pada ketepatan data DEM anda.

Tuesday, 6 June 2017

Membetulkan Kesalahan Arah Line Menggunakan Flip Line : Kajian Kes Sungai

Haii sume. Topik kali ni agak panjang lebar sikit. Untuk sesiapa yang selalu buat keje-keje editing or data processing, sila take note. Kalau baca topik ni lepas buka posa, pi siap2 bancuh kopi dulu. Panjang ni nak bual. Kalau baca time posa, jangan cari pasal..haha. OK.. tahukah anda, bila kita digitize sesuatu line, line tu akan ada arah atau direction, bergantung pada arah mana kita digitize? Tu antara sebab kenapa data tu dipanggil data vektor, macam masa kat sekolah dulu kita belajar subjek math, cikgu kata vector diwakili segmen garisan yang ada arah. Haaa termenung je.. lupa la tu..haha.


Tapi tu tak penting. Yang saya nak story kat sini, direction line dalam data GIS ni kadangkala memberi maksud sesuatu, contohnya arah aliran sungai, electricity flow dan lain-lain. Dan kadangkala, sesetengah analisis yang gunakan layer line ni sebagai data input perlukan kita set direction line yang betul dulu pada  setiap line dalam layer tu. Dalam Arcmap macamana kita nak tgk direction setiap line ni? Caranya, kita boleh gunakan simbol Arrow untuk draw direction setiap line.

Senarai simbol arrow dalam dialog Symbol Selector ArcMap

OK, sekarang kita dah tahu macamana nak tengok direction line dalam ArcMap. Macamana pulak nak betulkan direction line tu kalau arahnya tersilap? Ada dua cara :-

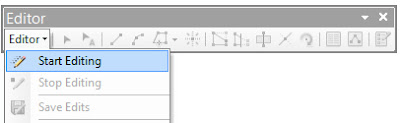

i)               Buat proses Start Editing, kemudian double-click line yang salah direction, lepas tu right click dan pilih Flip. Tapi cara ni kena buat satu-satu manually.



ii)      Guna geoprocessing tools Flip Line. Cara ni boleh ubah direction banyak line serentak based on line yang kita select.



Katakan sekarang ni saya ada satu data layer sungai, dan saya nak check setiap line sungai tu betul tak directionnya. Nak tahu direction line sungai tu betul ke salah, kita kena faham dulu sifat sungai. Sungai akan mengalir dari hulu ke hilir, anak-anak sungai mengalir dari kawasan tinggi ke kawasan rendah seterusnya memasuki sungai-sungai utama yang lebih lebar. Bila dah faham tu barulah kita boleh tentukan yang mana satu direction sungai betul dan yang mana salah based on arrow symbol yang dipaparkan. Lihat contoh gambar di bawah. Sungai dalam bulatan merah menunjukkan arah sungai yang salah, seolah-olah sungai mengalir ke atas.

Kesalahan arah sungai

Dalam kes data sungai ni, dengan melihat pada symbol arrow di atas garisan, kita boleh mengenalpasti yang mana satu sungai arah betul dan yang mana salah. Untuk membetulkan sungai yang salah arah tu, kita boleh guna arahan Flip semasa buat editing atau guna tool Flip Line seperti yang saya mentioned sebelum ni. Tapi kalau data kita ada banyak line, sanggup ke kita nak semak satu persatu arrow kat line tu? Macam dalam kes saya ni, ada 66,088 line sungai yang saya nak semak.

66,088 sungai perlu disemak. Banyak tu...

Fuhh… kerja giler woo kalau nak check satu-satu sampai berpuluh ribu line. Mau kalau lepas buat keje edit nak tido malam tengok siling nampak sungai je..hahahah. Takde ke cara yang paling mudah??

Ada satu cara. Macam saya terangkan tadi, sungai mengalir dari kawasan tinggi turun ke kawasan rendah. Jadi secara logiknya, kalau kita boleh tahu nilai ketinggian Z di setiap hujung garisan sungai, kita boleh buat perbandingan jika nilai Z ending sungai lebih tinggi dari nilai Z starting sungai, maknanya error la tu, mana boleh sungai mendaki bukit.



Perhatikan line direction sungai dalam gambar atas ni. Sungai A didigit dalam arah yang betul, menurun bukit, jadi ketinggian titik mula digit (Z1) lebih tinggi dari titik akhir digit (Z2). Sungai B pulak digit arah salah, mendaki bukit,  jadi nilai Z dah jadi terbalik, Z1 lebih rendah dari Z2. Jadi kat sini kita boleh anggap, direction untuk sesuatu line sungai adalah salah jika Z1 < Z2. Betul tak? Maknanya kalau data sungai kita tu ada atribut Z1 dan Z2, kita boleh buat carian Z1 < Z2 untuk mencari sungai yang salah arah dan lepas tu run tool Flip Line utk betulkan semua line yang salah serentak. Tak perlu le kita cari satu-satu sungai yang salah tu manually.

Teorinya nampak macam senang kan? Hehehehe. Tapi persoalannya macamana nak dapatkan nilai Z kat setiap hujung line sungai tu? Dalam kes saya ni ada 66,088 line sungai ... maknanya kalau satu line sungai ada dua Z (Z1, Z2),  saya kena dapatkan 66,088 x 2 = 132,176 nilai Z. Huhuhu. Wait seminit…don’t panic. Tau tak, dalam ArcGIS Spatial Analyst kan, ada satu tool yang boleh pindahkan nilai Z dari raster DEM kepada layer point. Nama tool tu Extract Values to Points. Cara nak guna tool ni ada saya explain dalam post yang dulu2 kat link sini.  Maksudnya, kalau saya ada data raster DEM dan kalau saya boleh dapatkan point di starting dan ending setiap line sungai, saya dah boleh dapat dah nilai Z1 dan Z2.

Tapi sebelum saya story lebih lanjut lagi tentang point starting ending ni, kita ulangkaji sikit asas data vektor line. Lihat gambar berikut :-



Setiap satu line terbentuk dari beberapa siri point yang dipanggil vertex. Dikedua-dua hujung line tu pulak point tu dipanggil Node atau Start Point/First Vertex atau End Point/Last Vertex, bergantung pada arah line. Saya lebih suka guna istilah Node, sebab masa saya mula-mula belajar GIS dulu, itulah istilah yang cikgu saya guna. Setiap line dia akan ada From Node dan To Node merujuk pada arah line.

Kenapa saya terangkan mende ni? Sebabnya dalam ArcGIS ada satu tool yang dinamakan Feature Vertices to Points. Tool ni boleh convert data line kita kepada beberapa siri point bergantung pada jenis opsyen point macamana yang kita pilih dalam tool tu, samada nak semua vertex ke, first vertex ke, last vertex ke etc. Maksudnya, bila saya run tool ni, saya bolehlah dapat data point di setiap hujung line sungai, seterusnya nanti bolehlah saya gunakan point tu untuk ambil nilai Z dari data raster DEM.

Berbalik pada problem saya tadi, untuk saya kenalpasti arah line sungai yang salah secara serentak, macam ni lah step yang saya kena buat :-

  1. Run tool Feature Vertices to Points untuk dapatkan point di kedua-dua hujung line sungai
  2. Pindahkan nilai Z dari raster DEM kepada layer point tadi
  3. Joinkan table layer point kepada table layer sungai untuk dapatkan atribut Z dari layer point masuk ke dalam layer sungai.
  4. Buat carian pada layer sungai : Z1 < Z2
  5. Run Flip Line untuk betulkan arah


Banyak kan step tu. Tapi biasa le, dalam GIS ni kadangkala nak dapatkan hasil akhir, kena melalui beberapa step dan prosedur. Sekarang saya akan terangkan satu persatu step tu.

Jana Layer Point
Mula-mula, kita kena dapatkan layer point dulu di kedua-dua hujung line sungai, merujuk kepada point start dan point end. Kita akan hasilkan dua layer point, satu untuk simpan semua point start dan satu layer lagi untuk simpan semua point end. Faham ye maksud start dan end tu? Kalau x sure, rujuk balik gambar yang ada penerangan start, end vertex sebelum ni. Nak hasilkan layer point ni, buat step seperti di bawah ni :-



Penerangan gambar :
  1. Melalui ArcToolbox, run tool Data Management Tools > Features > Feature Vertices to Points
  2. Untuk Input Features, pilih layer line sungai
  3. Namakan output layer. Dalam contoh ni, saya nak create start point dulu pada setiap line sungai. So saya namakan output saya River_L_Start. (Beri nama yang bersesuaian ni penting supaya nanti anda tak pening kepala bila dah banyak layer anda create)
  4. Oleh sebab saya nak create start point, saya pilih opsyen START.
  5. Klik OK.


Ulangi proses yang sama untuk generate point END pula. Bila dah complete step ni, saya akan ada 2 layer point, River_L_Start dan River_L_End.

Jana Nilai Z Pada Layer Point
Next, saya akan pindahkan nilai Z dari raster DEM masuk ke dalam setiap point yang saya jana tadi. Step ni akan hasilkan satu lagi output layer point, cuma bezanya kali ni layer point yang dihasilkan ni ada atribut nilai Z. Oleh sebab anda ada 2 layer point (start point, end point) yang dihasilkan sebelum tadi, anda kena buat step ni 2 kali, untuk setiap layer point. Stepnya seperti berikut :-



Penerangan gambar :-
  1. Melalui ArcToolbox, run tool Spatial Analyst Tools > Extraction > Extract Values to Points.
  2. Untuk Input point features, pilih layer point yang anda baru hasilkan dari step sebelum tadi.
  3. Pilih layer raster DEM
  4. Namakan output layer point yang akan dihasilkan. Dalam contoh ni, untuk input point River_L_Start, output saya namakan River_L_Start_Z.
  5. Klik OK.


Field tambahan RASTERVALU akan dibina dalam output layer point yang akan menyimpan nilai Z. Ingat ye, kena buat step ni dua kali, satu untuk layer start point, dan satu lagi untuk layer end point.

Join Table
Sekarang saya dah ada dua layer point yang masing2 ada nilai Z yang saya namakan River_L_Start_Z dan River_L_End_Z. Next, saya kena joinkan dulu table kedua-dua layer point ni ke table layer sungai. Sebab apa kena join? Sebabnya kita nak buat carian Z pada layer sungai, bukannya pada layer point. Kalau anda tak berapa faham konsep join table, boleh rujuk post saya sebelum ini di link sini.

Join table start point (Z1) dan end point (Z2) kepada table sungai


Untuk join table start point kepada layer sungai, buat step berikut :-




Penerangan gambar :-
  1. Right click layer sungai dalam TOC ArcMap dan pilih Join and Relates > Join…
  2. Pastikan anda pilih option Join attributes from a table
  3. Pilih field OBJECTID kalau anda guna data geodatabase. Kalau data point anda dalam shapefile, pilih field FID.
  4. Pilih nama layer start point yang ada nilai Z tadi.
  5. Pilih field ORIG_FID
  6. Klik OK.


Ulangi step yang sama untuk join table end point pula. Setelah selesai join kedua-dua table, buka table layer sungai tadi. Anda akan nampak hasilnya seperti di bawah ni. Terdapat dua field RASTERVALU, masing-masing merujuk kepada start point Z dan end point Z.



Carian Line Sungai Salah Arah
Next, buat carian sungai yang salah arah melalui kaedah Select by Attributes.



Oleh kerana field RASTERVALU tu kita join ke dalam table sungai, kita akan nampak “nama layer”.RASTERVALU pada senarai field dalam dialog Select by Attributes. Seperti dalam contoh gambar di atas, carian yang saya lakukan ialah "River_L_Start_Z.RASTERVALU" < River_L_End_Z.RASTERVALU
Hasilnya, terdapat 7,860 line sungai yang salah arah seperti dipapar dalam table di bawah ni.

Terdapat 7,860 dari 66,088 sungai salah arah

Perghhh banyak tu. Bayangkan kalau saya nak cari satu-satu manually. OK, persoalannya sekarang, boleh percaya ke result 7,860 tu? Tepatkah cara kaedah ni? Ketepatan result sebenarnya bergantung pada ketepatan data DEM anda dan juga ketepatan lokasi sungai bila anda overlay atas data DEM. Kalau overlay data lari, dah tentu resultnya pun lari.

Betulkan Arah Sungai
Now kita dah select sungai-sungai yang salah arah. Macamana nak betulkan menjadi arah yang betul? Caranya run tool Flip Line dalam ArcToolbox… tapi buat dulu proses Start Editing tau.



Penerangan gambar :-
  1. Melalui ArcToolbox, run tool Editing Tools > Flip Line
  2. Pilih layer sungai sebagai input features
  3. Klik OK.


Selesai sudah. Proses yang panjang ni sebenarnya anda boleh automate kan kalau anda familiar dengan ModelBuilder. Semua step tu anda boleh design dalam ModelBuilder. Fuuhhh…. 2 hari nak prepare tutorial ni. Harap-harap topik yang dikongsi bermanfaat untuk anda.

Selamat mencuba.



Tuesday, 9 May 2017

Pelbagai Kaedah Selection

Cuba anda perhatikan kat menu ArcMap Selection > Interactive Selection Method. Ada empat pilihat kaedah selection :-

  1. Create New Selection
  2. Add to Current Celection
  3. Remove From Current Selection
  4. Select From Current Selection




Klik pulak kat menu ArcMap Selection > Select by Attributes. Dalam dialog Select by Attributes pun ada empat pilihat kaedah selection yang sama.



Tau tak apa maksud 4 pilihan selection tu? Bila masa-masa yang sesuai nak guna keempat-empat kaedah tu? OK… saya story sikit apa maksud keempat-empat kaedah selection ni. Mula-mula yang anda perlu tahu, kalau anda setkan 4 kaedah ni melalui Interactive Selection Method, setting ni hanya effect kalau anda buat selection cara interactive. Tau tak cara interactive tu macamana? Style selection interactive ni maksudnya anda klik tool Select Features kemudian anda klik-klik atau drag box di atas map untuk buat selection.



Kalau anda setkan 4 kaedah selection ni melalui Select by Attributes pulak, setting ni hanya effect untuk hasil selection yang anda buat melalui dialog Select by Attributes.
OK, sekarang kita tengok contoh-contoh untuk 4 kaedah selection ni.

Create New Selection

Ni adalah default setting untuk selection method dalam ArcMap. Bila anda set kepada kaedah ni, setiap selection pada data yang anda buat dalam Arcmap dikira sebagai selection yang baru. Maksudnya, setiap kali anda buat selection, selection sedia ada akan dihapuskan dan selection baru akan dihasilkan. Perhatikan gambar di bawah. Polygon outline biru adalah hasil selection secara interactive yang saya buat secara interactive melalui kaedah drag box mengikut lakaran kotak garisan merah.



Setiap kali selection yang saya buat melalui kaedah drag box ni, selection lama akan dihapuskan dan selection polygon baru akan dihasilkan.

Add to Current Selection

OK, sekarang katakan selection polygon saya seperti dipaparkan di bawah ni (polygon outline biru).



Kemudian baru saya perasan, alamak… polygon A, B, C tu tertinggal pulak dari selection, patutnya saya nak include sekali. So macamana cara yang senang nak buat? Kalau guna kaedah Create New Selection, kalau saya klik polygon A, B, C tu, nanti selection sedia ada akan hilang, sebab Create New Selection akan sentiasa menghasilkan result selection yang baru. Dalam kes saya ni, saya taknak hilangkan selection sedia ada tu, saya cuma nak tambah 3 lagi polygon masuk ke dalam hasil selection.
Jadi, cara yang senang, kita setkan kaedah selection kepada Add to Current Selection. Oleh sebab saya nak select polygon A, B, C tu dengan cara klik di atas map, jadi saya kena setkan dalam menu Interactive Selection Method,.. seperti di bawah ni.



Kemudian bolehlah saya klik ketiga-tiga polygon A, B, C tu, resultnya jadilah seperti di bawah.



Remove From Current Selection

OK, dalam contoh data saya ni, disebabkan data ni dalam format geodatabase, setiap polygon ada info keluasan yang disimpan dalam field Shape_Area. Next, katakan dari hasil selection sebelum tadi, saya taknak ambil kira polygon yang berkeluasan kurang dari 2000 meter square. Semua polygon yang berkeluasan kurang dari 2000 meter square mesti dibuang dari result selection sedia ada. Cara mudah, setkan kepada kaedah Remove From Current Selection. Cara senang nak cari polygon keluasan kurang dari 2000 meter square ialah gunakan kaedah Select by Attributes kan?? Sebab info keluasan tu dah ada dalam attribute table melalui field Shape_Area. So, setting Remove From Current Selection ni kena buat dalam dialog Select by Attributes le, jangan buat kat Interactive Selection Method pulak.



Seterusnya, selepas saya buat query Shape_Area < 2000, dapatlah result selection seperti di bawah. Kalau anda nak belajar macamana nak buat query guna dialog Select By Attributes ni, boleh rujuk post saya tahun 2012  sebelum ni di link sini.

Polygon berkeluasan kurang dari 2000 m square dibuang
dari result selection sedia ada (bulatan merah)


Select From Current Selection

Data yang saya gunakan dalam contoh ni adalah data gunatanah, so warna-warna polygon yang anda nampak tu ada info status gunatanah, Kediaman, Pertanian, Industri etc. Next, katakan dari senarai selection tadi, saya hanya berminat nak tahu info polygon yang berstatus atribut Kediaman sahaja. Sebelum tu, terlupa plak nak cerita.. macamana anda nak tahu ada berapa jumlah rekod hasil dari selection yang anda buat? Atau dalam kata lain, ada berapa jumlah polygon yang anda dah select tu? Cara senang, buka je atribut table, kat bawah table tu ada dinyatakan berapa jumlah selected. Macam dalam gambar di bawah ni, dinyatakan ada 68 rekod/polygon result selection daripada jumlah keseluruhan 1424 rekod/polygon.



Berbalik pada cerita tadi, kalau saya nak tahu ada berapa banyak polygon status Kediaman dari selection sedia ada, cara mudah saya setkan dulu method Select From Current Selection dari dialog Select by Attributes.



Kemudian saya buat query LUTYPE = ‘Kediaman’ (sebab dalam data saya ni, atribut ‘Kediaman’ disimpan dalam field LUTYPE). Dapatlah result seperti di bawah. Bila saya buka table, ada 17 record selected berbanding 68 record sebelum ini.



OK dah faham dah maksud keempat-empat kaedah selection tu? Jadi, gunakan ikut situasi yang sesuai kerana ia mungkin boleh menjimatkan masa anda.


Selamat mencuba.

p/s : dapatkan segera buku SukaGIS sementara stok masih ada. Untuk info lanjut, klik link ini.

Sunday, 30 April 2017

Menyelesaikan Masalah "Broken Data Link"

Pernah tak anda dapat masalah macam gambar kat bawah ni? Bila buka je fail MXD ArcMap, data tak keluar.. yang keluar tanda-tanda seruan merah kat Table of Content ArcMap tu. Istilah yang digunakan untuk problem macam ni ialah “broken data link”.



Bila dapat problem “broken data link” ni jangan panik… jangan pulak jadi “broken heart”..hihi. Selalunya problem ni jadi sebab lokasi folder (path) data telah berubah, samada anda dah rename nama folder kepada nama yang lain, atau kedudukan data dah pindah ke drive lain, contoh asal data dalam drive C:\ tapi dah pindah ke drive D:\. Problem ni boleh juga berlaku bila anda rename nama layer tu sendiri kepada nama layer yang baru. Contoh, nama asal River.shp, kemudian anda rename kepada nama Sungai.shp. Dan kebiasaannya problem ni jadi bila anda pindahkan data dan fail MXD anda dari satu komputer ke komputer yang lain. Bila jadi macam tu selalunya macamana anda solve problem tu? Di sini saya kongsikan beberapa kaedah macamana nak selesaikan.

Sebagai persediaan, perkara mula-mula kena buat.., anda kena tau dulu layer tu sekarang duduk kat folder atau drive atau dalam geodatabase mana. Anda kena tau jugak nama sebenar layer tu sebab dalam Table of Content ArcMap, kadangkala nama tu anda dah rename kepada nama yang ringkas dan sesuai. Contoh macam gambar kat atas tadi, ada nama layer River. Anda kena tahu dulu nama sebenar yang disimpan dalam folder untuk layer River tadi, kalau format shapefile, mungkin river.shp, mungkin jugak sungai.shp. Kalau format geodatabase, mungkin nama lain pulak.

Contoh perbandingan nama layer dalam Table Of Contents ArcMap
dan nama layer asal dalam geodatabase.

In case kalau anda nak tau nama asal dan kedudukan asal layer yang bermasalah tu, anda boleh buat step di bawah ni  :-




Penerangan gambar :-
  1. Dalam TOC ArcMap, buka Properties untuk layer yang anda nak semak.
  2. Klik tab Source kat dialog Layer Properties.
  3. Kalau data anda dalam geodatabase, semak kat ruangan Feature Class: untuk nama layer. Kalau data shapefile, semak kat ruangan Shapefile: untuk nama shapefile.


OK.. bila dah semak dan confirm, bolehlah anda buat beberapa cara seperti berikut ni.

1)  Set Data Source dalam ArcMap

Cara pertama yang anda boleh buat ialah dalam ArcMap, set kembali layer yang tak keluar tu kepada lokasi baru. Caranya seperti berikut :-




Penerangan gambar :-
  1. Right click kat data bermasalah dan pilih Data > Repair Data Source…
  2. Dalam ruangan Look in :, masuk dalam kedudukan folder atau geodatabase yang baru. Dalam contoh saya ni, data saya dalam feature dataset HH_Inland_Water di dalam geodatabase, jadi saya masuk ke dalam feature dataset tersebut. Kalau data anda shapefile, anda hanya perlu masuk ke dalam folder yang sebenar.
  3. Pilih layer yang sepatutnya dalam kedudukan folder atau geodatabase yang baru tadi.
  4. Klik butang Add.


OK selesai sudah. Kalau kesemua data yang bermasalah tu terletak dalam kedudukan folder atau geodatabase yang sama, ArcMap akan automatik repair kesemua data tadi, jadi tak perlulah anda repair data source satu-persatu. Tapi kalau data anda berterabur dalam folder-folder atau geodatabase berlainan, anda kena ulang proses tadi satu-persatu layer.

2)  Set Data Source dalam ArcCatalog atau Catalog Window.

Satu lagi cara yang anda boleh guna ialah betulkan lokasi data source tu dalam ArcCatalog atau Catalog Window dalam ArcMap. Satu kelebihan guna cara ni ialah kalau dalam fail MXD anda tu ada group of data dalam lokasi-lokasi folder atau geodatabase berbeza-beza, anda boleh guna kaedah Select dan Replace dalam dialog yang dipaparkan. Select lokasi lama, dan Replace kepada lokasi baru. Caranya seperti berikut :-





Penerangan gambar :-
  1. Dalam ArcCatalog atau Catalog Window, right click fail MXD yang nak dibetulkan dan pilih Set Data Source(s)…
  2. Cara ni akan create fail MXD yang baru. Namakan fail MXD baru anda.
  3. Select layer yang nak dibetulkan dalam senarai.
  4. Klik butang Replace... Kalau anda nak ubah kesemua layer sekaligus, klik butang Replace All...
  5. Di ruangan Replace with:, taipkan nama kedudukan folder atau kedudukan geodatabase yang baru.
  6. Klik butang Replace.
  7. Klik OK.


Bila dah selesai, buka fail MXD yang baru tu, sepatutnya semua layer boleh dipaparkan.

Tips Untuk Mengelakkan Kejadian Yang Sama Berulang.

OK.. untuk mengelakkan problem broken data link ni berlaku, amalkan perkara berikut bila menyediakan data dalam fail MXD.
Amalkan penyediaan folder data di kedudukan folder yang sama di mana fail MXD disimpan. Contoh, jika anda save fail MXD dalam folder \Projek,  sebaiknya data-data anda pun disimpan dalam folder \Projek tersebut.

MXD data folder data terkumpul di
dalam folder yang sama (Projek)


Cara ni juga memudahkan anda nak pindah data dan mxd ke komputer yang lain sebab semuanya dah terkumpul dalam satu folder.

Amalkan menggunakan setting Relative Pathnames sebelum save fail MXD. Dengan menggunakan setting Relative Pathnames, layer anda tak bermasalah untuk dipaparkan walaupun lokasi data berpindah ke drive yang berbeza atau ke folder yang berbeza. Cara nak set Relative Pathnames seperti di bawah ni :-



Penerangan gambar :-
  1. Pada menu ArcMap, klik File > Map Document Properties…
  2. Pada ruangan Pathnames :, pastikan anda klik checkbox Store relative pathnames to data sources
  3. Klik OK.


Tapi kalau anda dah pening kepala sangat nak pindahkan data dan fail MXD ke komputer lain sebab data anda berterabur dalam folder-folder berbeza, cara senang anda guna je lah style Map Package. Cara ni ada saya explain dalam post saya tahun 2012 di link sini.

Selamat mencuba.


p/s : Dapatkan buku SukaGIS Jilid 1 yang telah berada di pasaran. Info boleh klik di link sini.
